Steel Tube Motor Housing Manufacturers

스틸 튜브 모터 하우징 제조업체

Jiangsu Yufeng Electric Co., Ltd.는 전문가입니다. 스틸 튜브 모터 하우징 제조업체 모터 하우징 생산 분야에서 40년의 집중적인 경험을 보유한 중국 소재 공급업체입니다. 우리는 스탬핑, 용접 조립, 정밀 가공 및 표면 처리를 한 지붕 아래 통합하여 가전제품, 산업용 드라이브, 신에너지 차량 및 특수 장비의 요구 사항을 충족하는 하우징을 제공합니다. 당사의 연간 생산 능력은 500만 개가 넘으며, 평균 20년 이상의 경험을 보유한 당사 엔지니어링 팀은 도면 검토부터 대량 생산까지 프로젝트를 지원합니다.

당사의 강철 튜브 모터 하우징은 고품질 이음매 없는 강철 튜브로 제조되어 용접 대체품에 비해 뛰어난 구조적 강성과 비틀림 강도를 제공합니다. 당사는 통합 베이스 및 방열 스레드 설계 옵션과 함께 다양한 내경 및 벽 두께를 제공합니다. 표준 구성이 필요하든 완전한 맞춤형 솔루션이 필요하든 당사는 까다로운 응용 분야에서 안정적인 성능을 보장하기 위해 깊이 있는 엔지니어링과 프로세스 제어를 제공합니다.

우리의 스틸 튜브 모터 하우징 제품군

우리는 각각 특정 부하 및 응용 분야 요구 사항에 맞게 설계된 두꺼운 벽의 강철 튜브 모터 하우징 제품군을 공급합니다. 아래 표에는 당사의 표준 제품이 요약되어 있습니다.

다른 치수의 경우 고객이 지정한 내경, 높이 및 벽 두께에 맞게 하우징을 가공할 수 있습니다. 우리의 스틸 튜브 모터 하우징 카테고리에는 이러한 표준 모델이 포함되며 정기적으로 OEM 프로젝트를 위한 맞춤형 변형을 생산합니다.

응용 분야 적합성 및 재료 고려 사항

강철 튜브 모터 하우징은 높은 토크, 진동 및 지속적인 작동이 탁월한 구조적 무결성을 요구하는 응용 분야에 이상적입니다. 이음매 없는 구조로 인해 응력 집중 지점이 될 수 있는 용접 이음새가 제거되어 이러한 하우징이 다음 용도에 적합합니다.

• 견인 모터 – 충격 및 피로 저항이 중요한 전기 자동차 및 철도용.
• 광산 모터 – 마모성 및 진동이 심한 환경에서 작동하는 중장비.
• 산업용 드라이브 – 부하가 걸린 상태에서 지속적으로 작동하는 펌프, 압축기 및 팬.
• 특수 장비 – 정밀한 장착과 열 관리가 필요한 맞춤형 기계.

우리는 일반적으로 강도, 기계 가공성 및 비용의 균형이 잘 맞는 20# 이음매 없는 강철 튜브를 사용합니다. 부식성 환경의 경우 스테인리스 스틸 변형 제품을 공급하거나 전기 영동 코팅 또는 분체 코팅과 같은 보호 코팅을 적용할 수 있습니다. 당사의 자체 표면 처리 라인은 균일한 적용 범위와 접착력을 보장하여 하우징의 사용 수명을 연장합니다.

중요 사양 및 정확도

고정자 압착과 균일한 에어 갭 유지를 위해서는 정밀도가 필수적입니다. 당사의 가공 공정은 맞춤형 게이지와 검사 장비를 통해 검증된 뛰어난 진원도와 동심도를 달성합니다. 우리가 관리하는 주요 사양은 다음과 같습니다.

• 내경 공차 – 일반적으로 H7 내에서 또는 도면에 따라.
• 벽 두께 균일성 – 일관된 기계적 강도를 보장합니다.
• 표면 마무리 – 표면 밀봉 및 베어링 맞춤용.
• 직각성 – 보어 축의 끝면.

우리는 최종 치수의 성형 및 정밀 가공을 위해 연속 스탬핑을 사용하여 배치 전반에 걸쳐 높은 반복성을 달성합니다. 중요한 특성의 경우 맞춤형 게이지를 사용하여 100% 공정 중 검사를 구현하여 모든 하우징이 귀하의 사양을 충족하는지 확인합니다.

구성 옵션 및 사용자 정의

우리는 각 모터 설계마다 고유한 요구 사항이 있다는 것을 알고 있습니다. 우리의 구성 옵션은 다음과 같습니다:

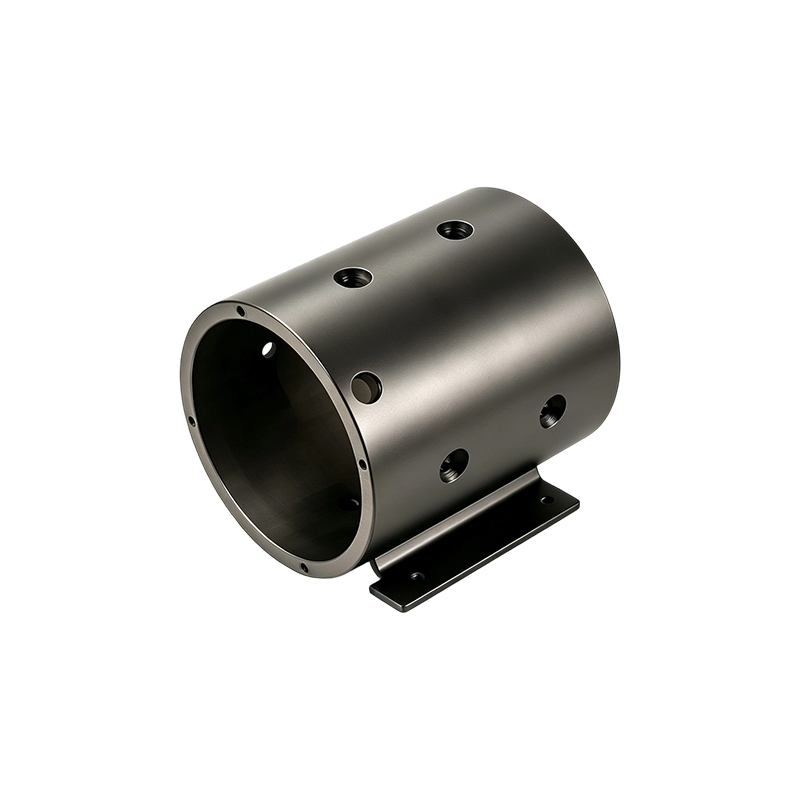

• 통합 베이스 – 발 장착형 모터의 경우 베이스 플레이트를 용접하거나 가공할 수 있습니다.

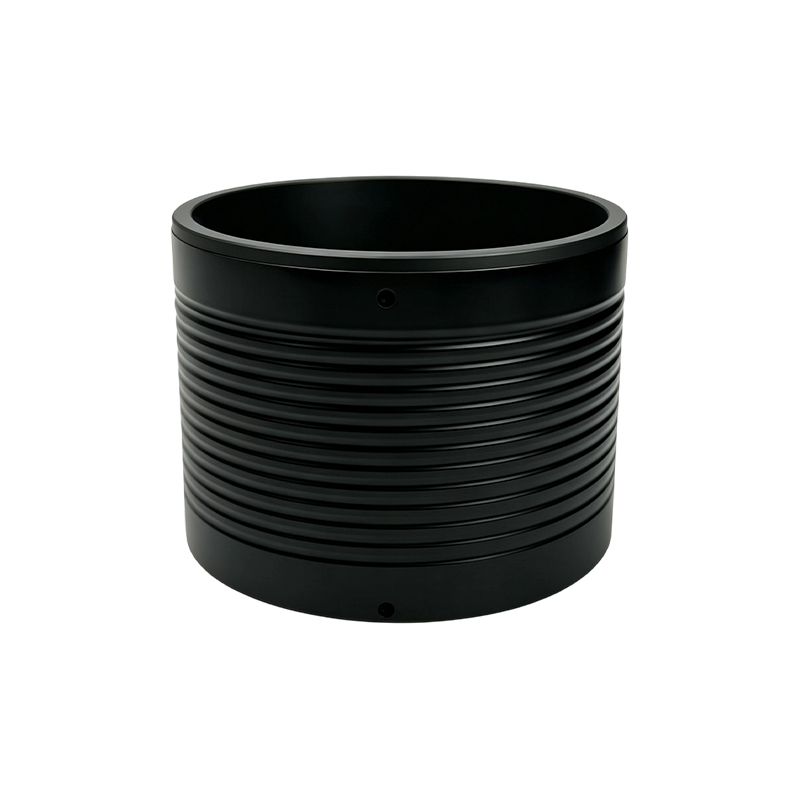

• 방열 스레드 – 표면적을 늘리고 공기 흐름을 개선하는 외부 스레드 홈.
• 장착 구멍 및 브래킷 – 플랜지 또는 전면 장착용, 유연한 브래킷 옵션 포함.
• 표면 처리 – 내식성을 위한 전기영동 코팅(e-coat) 또는 내구성과 심미성을 위한 분체 코팅.
• 재료 등급 – 필요에 따라 20# 강철, 스테인리스강 또는 기타 합금.

또한 케이블 입구, 터미널 박스 및 기타 기능의 맞춤형 가공도 지원합니다. 당사의 엔지니어링 팀은 귀하의 도면이나 샘플을 바탕으로 귀하의 모터 어셈블리와 완벽하게 통합되는 하우징을 개발합니다.

품질 보증 및 승인 테스트

품질은 우리 프로세스의 모든 단계에 구축됩니다. 당사는 ISO 9001:2015 인증 품질 관리 시스템에 따라 운영되며 입고 자재, 공정 중 제어 및 완제품 검사를 포괄하는 폐쇄 루프 접근 방식을 갖추고 있습니다. 자동차 및 신에너지 애플리케이션의 경우 프로세스 제어 및 추적성에 대한 IATF 16949 표준을 준수합니다.

각 배치는 원자재 로트, 생산 기계 및 작업자를 추적할 수 있습니다. 우리는 치수 검사, 육안 검사 및 필요한 경우 압력 또는 누출 테스트를 수행합니다. 당사의 검사 장비에는 중요한 기능을 위한 3차원 측정기와 맞춤형 게이지가 포함됩니다. 우리는 각 배송마다 검사 보고서를 제공하며, 프로젝트에 필요한 경우 초도품 검사(FAI)를 PPAP 수준까지 수행할 수 있습니다.

생산 능력 및 리드타임

연간 생산 능력이 500만 개를 초과하므로 대량 주문과 소량 생산 모두 처리할 수 있습니다. 당사의 유연한 제조 시스템은 R&D 시험 및 단계적 출시에 이상적인 다양한 소량 생산 일정을 지원합니다. 표준 맞춤형 샘플의 경우 일반적으로 영업일 기준 3~10일 이내에 배송됩니다. 복잡한 프로젝트의 경우 첫 번째 기사의 경우 최대 15일이 걸릴 수 있습니다. 도면과 사양이 확정되면 영업일 기준 2~3일 이내에 견적을 제공합니다.

설치, 유지 관리 및 서비스

당사의 강철 튜브 모터 하우징은 모터 어셈블리에 직접 통합되도록 설계되었습니다. 정밀하게 가공된 보어는 원활한 고정자 압착을 보장하고 견고한 구조는 작동 중에 정렬을 유지합니다. 유지 관리를 위해 하우징은 내부 구성 요소에 쉽게 접근할 수 있도록 설계되었으며 표면 처리는 부식과 마모를 방지하여 가동 중지 시간을 줄입니다.

우리는 자재 인증서, 검사 보고서, 치수 데이터를 포함한 문서를 제공합니다. 우리 팀은 설치 과정은 물론 제품 수명 주기 전반에 걸쳐 기술 지원을 받을 수 있습니다. 또한 기존 모터 설계를 위한 예비 부품과 교체 하우징도 제공합니다.

귀하의 솔루션을 구성하기 위해 당사가 사용하는 정보

정확한 견적과 엔지니어링 제안을 준비하려면 다음 정보가 필요합니다.

• 제품 도면 또는 세부 사양(내경, 높이, 벽 두께, 재질 등급)
• 예상 연간 수요 또는 배치당 수량입니다.
• 표면 처리 요구 사항(전자 코팅, 분말 코팅 또는 없음)
• 특수 기술 요구 사항(예: IP 등급, 정밀도 등급, 장착 기능)
• 적용 가능한 산업 표준 또는 고객별 사양.

이 데이터를 통해 우리는 가장 적합한 구성을 제안하고, 툴링 요구 사항을 확인하고, 현실적인 납품 일정을 제공할 수 있습니다.

자주 묻는 질문

강철 튜브 모터 하우징과 용접 강철 하우징의 차이점은 무엇입니까?

강철 튜브 하우징은 이음매 없는 튜브로 구성되어 구조를 약화시킬 수 있는 용접 이음새를 제거합니다. 이는 더 높은 비틀림 강도와 피로 저항을 제공하므로 고토크 및 고진동 응용 분야에 이상적입니다. 용접 하우징은 단순한 형상의 경우 비용 효율적이지만 구조적 무결성이 낮을 수 있습니다.

맞춤형 내경으로 강철 튜브 모터 하우징을 생산할 수 있습니까?

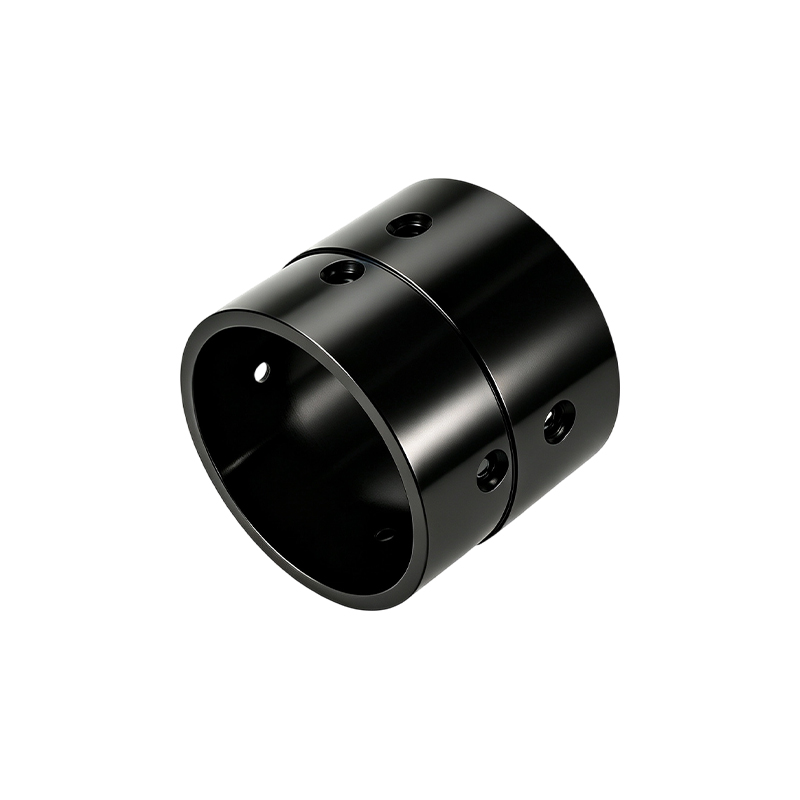

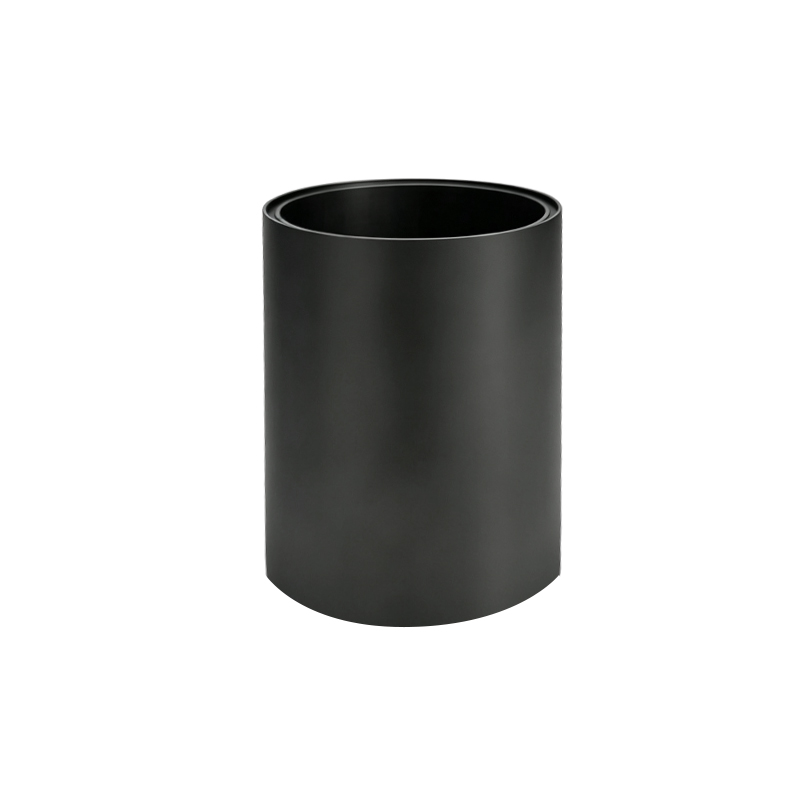

예. 고객이 지정한 내부 직경, 높이 및 벽 두께에 맞게 하우징을 가공할 수 있습니다. 당사의 표준 범위에는 113mm, 123.8mm, 127mm 및 123mm가 포함되지만 정기적으로 맞춤형 크기를 생산합니다. 도면이나 치수를 제공해 주시면 타당성과 리드 타임을 확인해 드리겠습니다.

어떤 표면 처리 옵션을 제공합니까?

자체 전기영동 코팅(e-coat) 및 분체 코팅 라인을 보유하고 있습니다. E-코팅은 뛰어난 내식성과 균일한 피복을 제공하는 반면, 분체 코팅은 내구성이 뛰어나고 미적인 마감을 제공합니다. 자체 코팅을 적용하려는 경우 처리되지 않은 하우징도 공급할 수 있습니다.

고정자 프레싱을 위한 보어의 진원도를 어떻게 보장합니까?

우리는 정밀 가공 공정을 사용하고 맞춤형 게이지와 3차원 측정기로 진원도를 확인합니다. 우리의 두꺼운 벽 설계는 프레싱 중 변형을 최소화하고 필요에 따라 H7 이내 또는 더 엄격한 공차를 달성할 수 있습니다.

맞춤형 스틸 튜브 모터 하우징의 최소 주문 수량은 얼마입니까?

R&D 및 시험생산을 위한 소량 주문을 지원합니다. 엄격한 MOQ는 없습니다. 그러나 대량 구매에는 가격이 더 유리합니다. 귀하의 연간 예상 수요를 알려주시면 맞춤형 견적을 제공해 드리겠습니다.

재료 인증서와 추적성을 제공합니까?

예, 각 배치는 원자재 로트까지 추적 가능하며 선적 시 재료 인증서와 검사 보고서를 제공합니다. 자동차 프로젝트의 경우 PPAP 문서와 전체 추적성 기록을 제공할 수 있습니다.

관련 항목을 살펴보세요 강철 모터 하우징 그리고 스테인레스 모터 하우징 추가 옵션 카테고리를 확인하거나 전체 내용을 확인하세요. 제품 범위.
